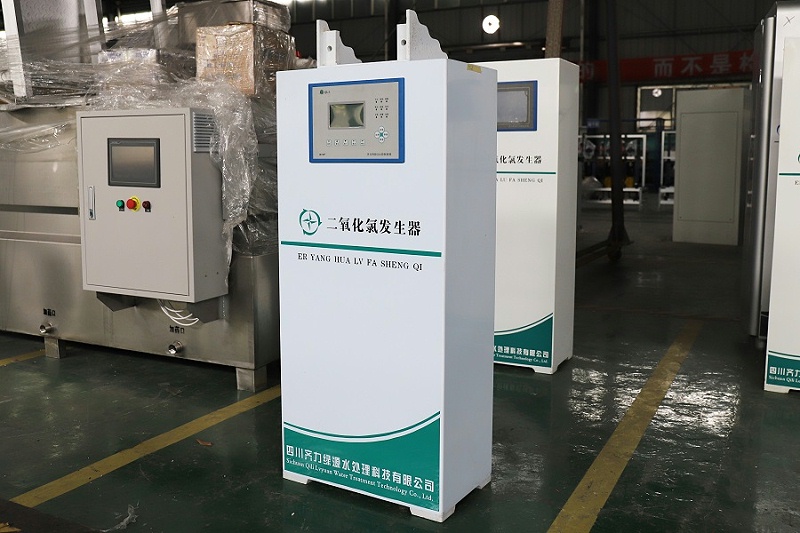

根据蔗糖法二氧化氯发生器原理，蔗糖法二氧化氯发生器由供料系统、反应系统、反应触发系统、安全系统、吸收系统和控制系统6部分组成。供料系统通过电磁计量泵将氯酸钠、蔗糖及其他还原剂的混合溶液（A剂）与50%硫酸（B液）分别按照设定的速率输送到反应器中，通过负压曝气技术及反应釜内的特殊结构充分混合均匀。

反应触发系统控制反应的启动，当反应启动后可自发进行发反应。、

设备通过安装防爆塞进而泄压阀来实现双重泄压安全措施，泄压阀设置微正压泄压和自动复位功能，双重安全措施，增加了设备的安全性。另设有缺料保护系统和水压保护系统。控制器可接受来自硫酸、氯酸钠储料罐的液位信号，判断是否缺料，如有缺料，关闭计量泵停止加药。当水压低于设定值时，也将自动关闭计量泵，切断加热器电源。对于水压的波动，控制器采用了延时滤波处理，有效的克服了因水压波动而产生的发生器频繁停机。

吸收系统由水射器和配套的 压力水管组成，将反应系统发生的二氧化氯从发生器中抽出，进入水体。

控制系统对供料系统、反应系统的参数与条件进行实时监控，可选配在线流量/余二氧化氯氯复合环自动控制，并且具有友好的人机界面及远程操作接口。
