卧式二氧化氯发生器生成系统 主要由卧式发生器、蒸发器、冷凝器、吸收塔和鼓风机组成。

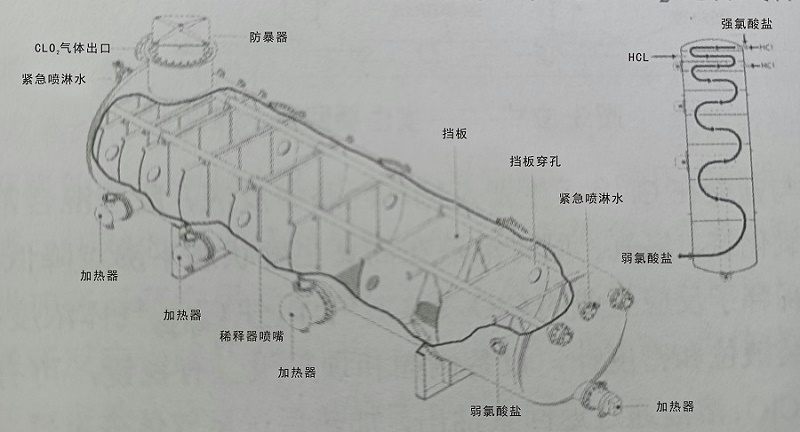

随着二氧化氯发生装置的发展，卧式二氧化氯发生器已淡出视线，现在在纸浆漂白工艺中还有极少的卧式发生器的应用。卧式发生器是一个钛制容器，它包括9个反应室和4组加热管束，盐酸和氯酸钠溶液在各个反应室内逐渐反应；加热管束以低压蒸汽为热源，使对应反应室内的反应温度升高，以弥补因反应液浓度降低引起的反应效率的下降，从而提高发生器内部的总反应效率，产生二氧化氯混合气体。

强氯酸钠溶液和盐酸从端部加入到发生器内，因不断反应生成二氧化氯而被消耗，发生器内不安装液位计，反应后的弱氯酸钠溶液从最后一个反应室流到蒸发器，稀氯酸钠浓缩并消耗部分残余盐酸后再返回到氯酸钠电解系统。

卧式二氧化氯发生器是在微真空状态运行的，微防止二氧化氯气体因浓度高而分解，在发生器的每一个反应室里注入空气，并用弱氯风机循环回来的稀氯气一起稀释发生器中的二氧化氯气体，控制二氧化氯气体在混合气中的分压不超过分解界限。

卧式二氧化氯发生器所配套的吸收塔通常采用玻璃钢材质，一般为平均分三级填料塔床。氯气和二氧化氯都在此塔中被吸收，最后的液体产品含有较高量的氯气，被送至储罐。
