○系统设计方案
二氧化氯发生器系统方案设计主要由硬件设计和软件设计组成。硬件设计主要包含控制器件的选型、安装及线路的接线，软件设计主要包含电路的设计、出图、PLC控制程序的编写、触摸屏界面的组态设计等。
○系统硬件设计
二氧化氯发生器系统硬件主要由上位机触摸屏和下位机PLC、传感器、固态继电器、计量泵组成。触摸屏与PLC通过RS485通讯口链接，实现人机交互界面。
○系统软件设计
二氧化氯发生器软件设计主要包含上位机监控系统和下位机监控系统，上位机监控系统可选用SMART 700IE V3作为现场监控系统。采用WINCC FLEXIBLE SMART V3进行组态编程。下位机的控制核心为西门子S7-200 SMART，采用STEP7-MICROWIN SMART进行程序编程，从而实现热电阻模块的功能、模拟量模块的功能、PLC内部控制、系统保护控制。
○触摸屏监控界面设计

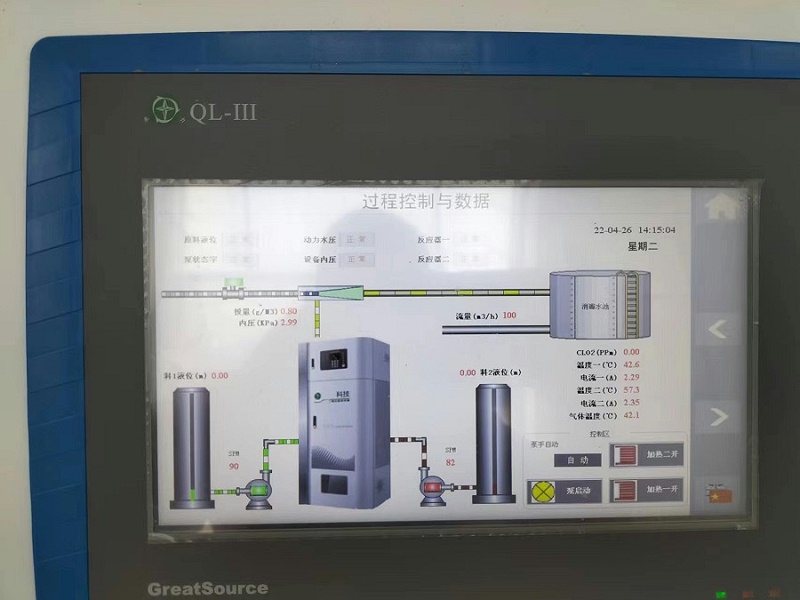

二氧化氯发生器触摸屏界面实现了对整套系统的设备运行状态，温度、流量、余氯、加药量的实时显示，实时报警及查询报警显示，工艺流程界面的显示等功能，触摸屏监控系统主要有6个界面，分别是主监控界面、温度监控界面、计量泵监控界面、工艺流程界面、报警界面、报警查询界面。
