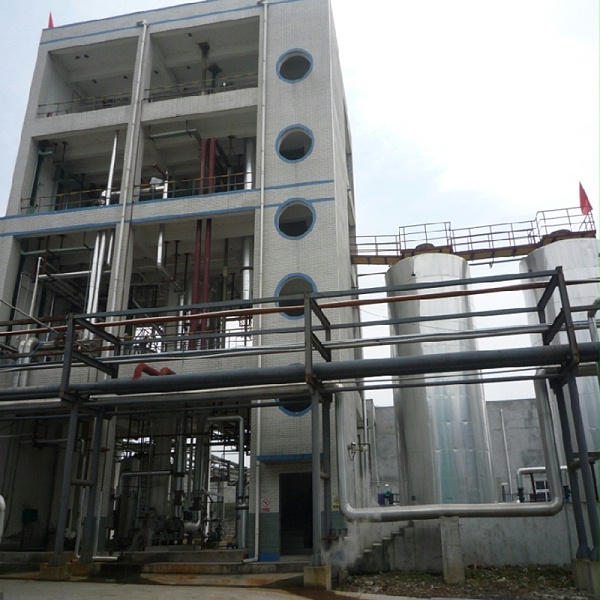

⼤型⼆氧化氯制备系统-打破国内外垄断的先⾏者

2009年9⽉以前，我国造纸业运⾏的16套⼆氧化氯制备系统，全部由少数⼏家外国公司提供，市场被国外企业垄断，装置价格昂贵，⼤多数制浆企业只能望⽽却步。我公司凭借⼗⼏年研发⽣产⼆氧化氯发⽣器的丰富经验， 于2005年开始研发ZZPB206系列纸浆漂⽩⼆氧化氯制备系统。历经三年多时间，第⼀套装置于2009年9⽉26⽇在中冶美利崃⼭纸业公司⼀次性开⻋成功，打破了外国公司⻓期垄断的局⾯，填补了国内⼤型⼆氧化氯制备系统

的空⽩，为中国⼆氧化氯制备技术的发展奠定了扎实的基础。

⼆氧化氯-⾼效环保的漂⽩剂

产品特点

①⼆氧化氯是国际上公认的⾼效环保漂⽩剂，在欧美发达国家90%以上的化学浆采⽤⼆氧化氯漂⽩。

②⼆氧化氯具有优良的选择性漂⽩特性，在漂⽩过程中对纸浆⾊素的去除率⾼⽽对纤维损伤较⼩。因此它能低成本，⾼效率地将纸浆漂⾄⾼⽩度，同时还能保持纸浆的⾼强度。

③采⽤⼆氧化氯漂⽩可提⾼纸浆的得率，减少能耗，⼤幅降低漂⽩废⽔中的AOX(可吸附有机⻧化物) ⼆噁英、COD及⾊度。

④⼆氧化氯已成为新建及改造制浆⽣产线⾸选的优良漂⽩剂。

R8甲醇还原法

⼆氧化氯制备原理：

甲醇还原法制备系统是在硫酸的作⽤下，⽤甲醇还原氯酸钠制备⼆氧化氯。

化学反应⽅程式如下:

6NaClO₃+4H₂SO₄+CH₃OH
=6ClO₂↑+2Na₃H(SO₄)₂+CO₂+5H₂O

甲醇还原法制备系统主要由原料系统、反应系统、吸收系统、真空系统、冷冻⽔系统、芒硝过滤系统、尾⽓洗涤系统、控制系统及安全保护系统等组成。

R8甲醇还原法⼆氧化氯制备系统的优点：

①⼀次性投资少，相较于综合法，投资成本可低⾄50%；

②运⾏成本低，原料转化率≥98%，⽆三废排放，综合消耗低于国际同⾏；

③运⾏安全可靠，多重安全系统全⽅位监护运⾏，系统安全逻辑科学先进；

④⾃动化程度⾼，采⽤DCS控制系统，控制点全⾯覆盖，单班运⾏⼈员可低⾄2⼈；

⑤故障率低，严格计算与设计，流程成熟且稳定，并且系统配套的设备、仪表等均采⽤⾏业知名品牌；

⑥建设周期短，从设计制造、安装调试最快6个⽉投⼊运⾏；

⑦产品纯度⾼，产品纯度≥98%。

R6综合法

⼆氧化氯制备原理：

综合法制备系统利⽤盐酸与氯酸钠反应制备⼆氧化氯，⽣成的⼆氧化氯⽓体通过冷却、吸收制成合格的⼆ 氧化氯⽔溶液。副产物氯化钠(NaCl)在电解系统电解⽣成氯酸钠(NaCIO₃)返回发⽣器系统循环使⽤；电解产⽣ 的氢⽓与氯⽓在盐酸合成系统合成盐酸(HCI)，并返回反应系统与电解系统来的氨酸钠进⾏反应⽣成⼆氧化氯。

化学反应⽅程式如下:

NaCl+3H₂O→NaClO₃+3H₂ ↑

2NaClO₃+4HCl=2ClO₂↑+Cl₂↑+2NaCl+2H₂O

H₂+Cl₂→2HCl

综合法制备系统主要由氯酸钠电解系统、盐酸合成系统、⼆氧化氯发⽣系统、⼆氧化氯吸收系统、冷冻 ⽔系统、真空系统、尾⽓系统、控制系统及安全保护系统等组成。

R6综合法⼆氧化氯制备系统的优点：

①原料单⼀，仅需⽤⽔和氯⽓，⽅便运输与管理；

②运⾏成本低廉，运⾏成本为甲醇还原法的80%；

③运⾏安全可靠，多重安全系统全⽅位监护运⾏，系统安全逻辑科学先进；

④⾃动化程度⾼，采⽤DCS控制系统，控制点全⾯覆盖；

⑤故障率低，严格计算与设计，流程成熟、稳定，并且系统配套的设备、仪表等采⽤⾏业知名品牌；

⑥⽆副产品，系统所有物料循环利⽤，运⾏过程中⽆任何副产品产⽣。
